Водяные воздухоохладители-нагреватели LEO COOL — универсальное устройство, создающее децентрализованную систему охлаждения/обогрева. Благодаря своей конструкции воздухоохладитель-нагреватель LEO COOL позволяет регулировать производительность и направление воздушного потока, что обеспечивает эффективное и равномерное распределение холодного или теплого воздуха в помещении.
Устройство оснащено высокоэффективным осевым вентилятором, обеспечивающим высокую производительность при низком уровне шума. Доступны три версии мощности (3, 5 и 7 кВт), поэтому Вы можете выбрать воздухоохладитель-нагреватель, соответствующий Вашему помещению. Воздухоохладитель-нагреватель LEO COOL — это устройство 2 в 1. Аппарат обеспечивает охлаждение летом и обогрев зимой. Устройство эффективно работает с экологическими низкотемпературными источниками тепла, такими как конденсационные газовые котлы, чиллеры или реверсивные тепловые насосы.
Встроенный модуль управления DRV позволяет подключить их к интеллектуальной СИСТЕМЕ FLOWAIR. Устройства с централизованным управлением точно знают, когда работать, что обеспечивает значительную экономию. Контроллер T-box с сенсорным экраном, который является мозгом СИСТЕМЫ, одновременно является управлением всеми устройствами из одного места.
Основные параметры
| Диапазон тепловой мощности | 10,9 – 65,4 кВт |
|---|---|
| Производительность | 1150 – 4200 м3/ч |
| Вес | 23,1 - 36,0 кг |
| Корпус | вспененный полипропилен EPP |
| Цвет | серый, черный |
Простое и надежное решение для круглогодичной эксплуатации объекта. Особая конструкция устройства обеспечивает высокую мощность нагрева и охлаждения.
Каплеуловитель с поддоном для удаления конденсата, предотвращает вынос капель конденсата с потоком приточного воздуха. Конденсат сливается самотеком из поддона (сливной шланг должен быть подсоединен к поддону).
Регулируемые горизонтальные воздушные жалюзи позволяют направлять поток воздуха в зависимости от потребности.
Водяные воздухоохладители-нагреватели LEO COOL в стандартной комплектации оснащены вентилятором AC с 3-скоростным двигателем. Это самый простой и эффективный способ контроля работы аппарата.
Применение

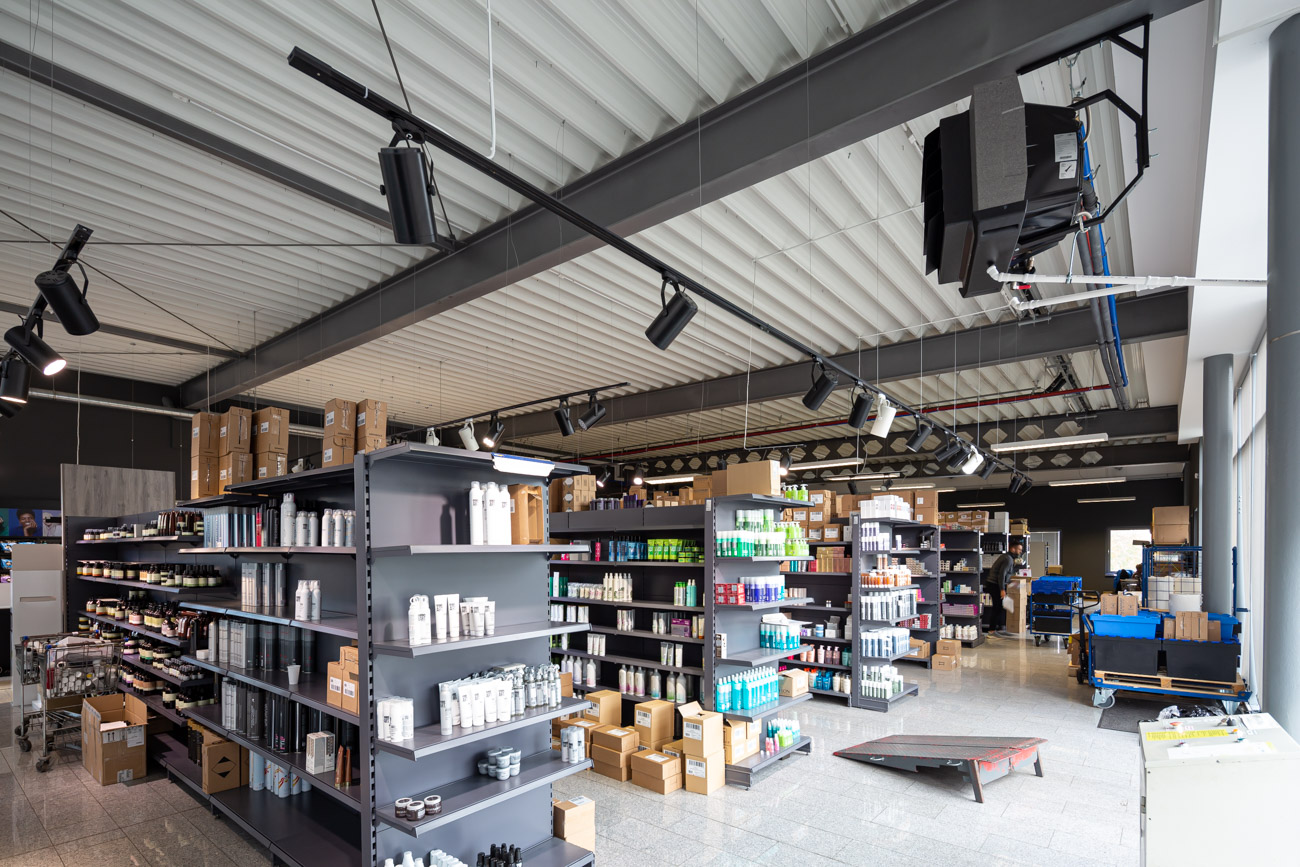

Водяной воздухоохладитель-нагреватель LEO COOL используется для охлаждения или обогрева крупногабаритных зданий общего и промышленного строительства, объектов общественного назначения, таких как спортивные залы или залы пищевой промышленности. Они предназначены для работы в помещениях с максимальной запыленностью воздуха 0,3 г/м3.
| LEO COOL L3 I Скорость |
LEO COOL L3 II Скорость |
LEO COOL L3 II Скорость |
LEO COOL XL4 I Скорость |
LEO COOL XL4 II Скорость |
LEO COOL XL4 III Скорость |
|
|---|---|---|---|---|---|---|
| Производительность [м3/ч] | 2900 | 2050 | 1150 | 4200 | 3350 | 2000 |
| Номинальная холодильная мощность (7/12/26°C, 55%, III скорость) [кВт](2) | 5,1 | 7,7 | 9,7 | 12,6 | 18,6 | 21,8 |
| Номинальная тепловая мощность (70/50/16°C, III скорость) [кВт](4) | 12,1 | 18,3 | 23,1 | 26,2 | 39,9 | 47,5 |
| Питание [В/Гц] | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Макс. потребление тока [A] | 0,6 | 1,2 | 1,5 | 1,4 | 1,8 | 2,4 |
| Макс. потребление мощности [W] | 120 | 240 | 340 | 270 | 370 | 550 |
| IP / класс изоляции | 54/F | 54/F | 54/F | 54/F | 54/F | 54/F |
| Уровень акустического давления [дБ(A)](5) |
42,1 | 54,5 | 64,1 | 52,3 | 61,1 | 67,5 |
| Уровень акустической мощности 4 [дБ(A)] | 57,2 | 69,6 | 79,2 | 67,8 | 76,2 | 82,6 |
| Горизонтальная длина изотермического воздуха [м](7) | 18,0 | 12,7 | 7,1 | 20,5 | 16,3 | 9,7 |
| Макс. температура теплоносителя [°C] | 70 | 70 | 70 | 70 | 70 | 70 |
| Макс. рабочее давление [МПа] | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Патрубок [”] | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” |
| Вид корпуса | EPP - вспененный полипропилен | EPP - вспененный полипропилен | EPP - вспененный полипропилен | EPP - вспененный полипропилен | EPP - вспененный полипропилен | EPP - вспененный полипропилен |
| Цвет | серый(8), черный | серый(8), черный | серый(8), черный | серый(8), черный | серый(8), черный | серый(8), черный |
| Рабочая среда | внутри помещений | внутри помещений | внутри помещений | внутри помещений | внутри помещений | внутри помещений |
| Макс. рабочая температура [°C] | 55 | 55 | 55 | 55 | 55 | 55 |
| Установка | настенная | настенная | настенная | настенная | настенная | настенная |
| Вес аппарата [кг] | 23,1 | 23,1 | 23,1 | 36,0 | 36,0 | 36,0 |
| Вес аппарата, наполненного водой [кг] | 25,8 | 25,8 | 25,8 | 41,1 | 41,1 | 41,1 |
(1) Диапазон мощности охлаждения при параметрах:
мин – I скорость вентилятора, температура хладоносителя 10/15°C,, температура/ относительная влажность воздуха на входе в аппарат24°C/55%;
макс. – III скорость вентилятора, температура хладоносителя 3/8°C, температура/ относительная влажность воздуха на входе в аппарат 32°C/40%
(2) Номинальная охладительная мощность определенная при параметрах:
III скорость вентилятора, tтемпература хладоносителя 7/12°C, температура/ относительная влажность воздуха на входе в аппарат26°C/55%
(3) Диапазон тепловой мощности определенный при определенных параметрах:
мин. – I скорость вентилятора, температура теплоносителя 40/30°C, температура воздуха на входе в аппарат 20°C;
макс. – III скорость вентилятора, температура теплоносителя 70/50°C, температура воздуха на входе в аппарат 0°C
(4) Номинальная тепловая мощность определенная при параметрах:
III скорость вентилятора, температура теплоносителя70/50°C, температура воздуха на входе в аппарат 16°C
(5) Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
(6) Уровень акустической мощности согласно распоряжению PN-EN ISO 3744:2011
(7) Горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с
(8) RAL 9007
мин – I скорость вентилятора, температура хладоносителя 10/15°C,, температура/ относительная влажность воздуха на входе в аппарат24°C/55%;
макс. – III скорость вентилятора, температура хладоносителя 3/8°C, температура/ относительная влажность воздуха на входе в аппарат 32°C/40%
(2) Номинальная охладительная мощность определенная при параметрах:
III скорость вентилятора, tтемпература хладоносителя 7/12°C, температура/ относительная влажность воздуха на входе в аппарат26°C/55%
(3) Диапазон тепловой мощности определенный при определенных параметрах:
мин. – I скорость вентилятора, температура теплоносителя 40/30°C, температура воздуха на входе в аппарат 20°C;
макс. – III скорость вентилятора, температура теплоносителя 70/50°C, температура воздуха на входе в аппарат 0°C
(4) Номинальная тепловая мощность определенная при параметрах:
III скорость вентилятора, температура теплоносителя70/50°C, температура воздуха на входе в аппарат 16°C
(5) Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
(6) Уровень акустической мощности согласно распоряжению PN-EN ISO 3744:2011
(7) Горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с
(8) RAL 9007

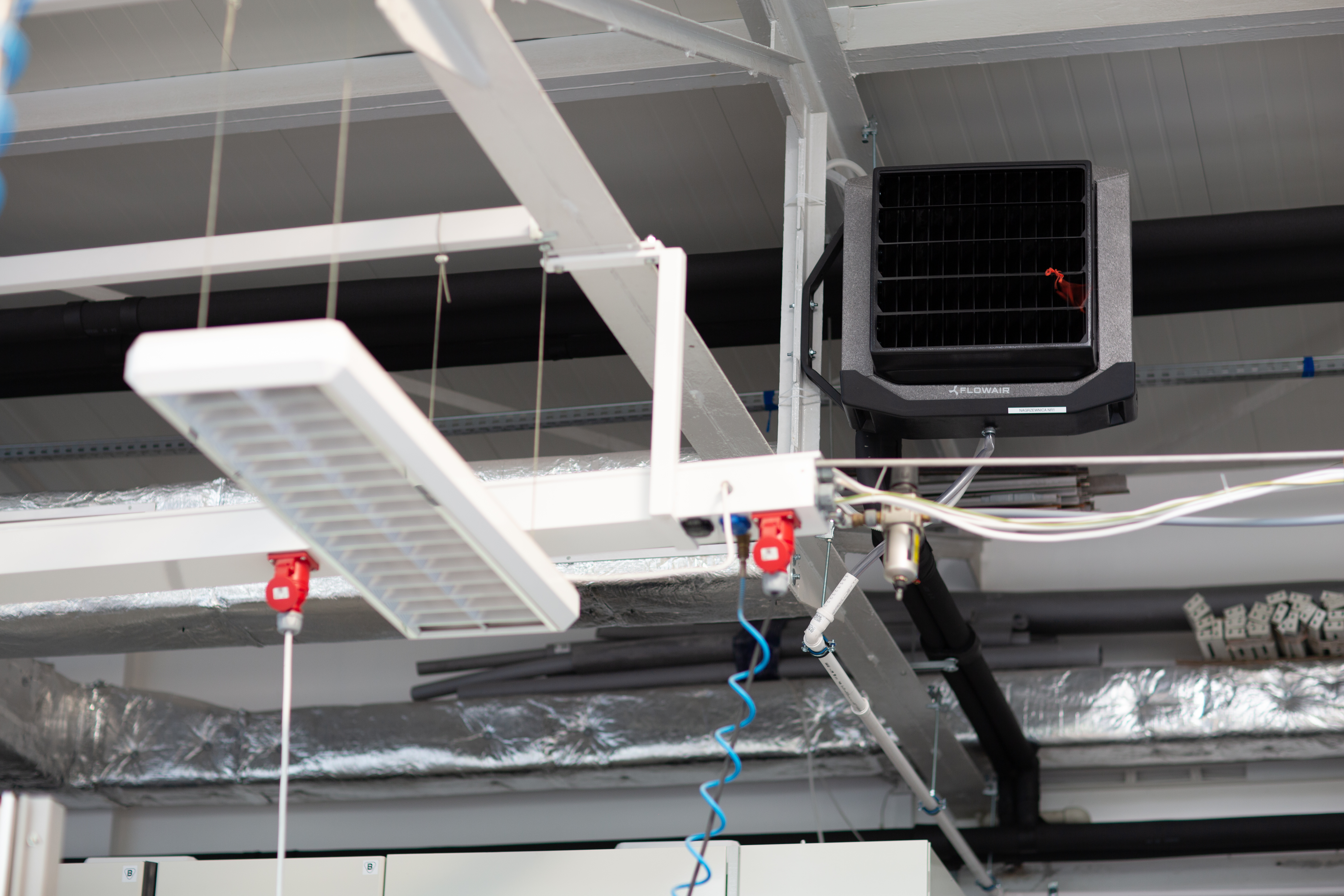

Аппарат LEO COOL монтируется только в горизонтальном положении. Монтажная консоль FLOWAIR позволяет поворачивать устройство под углом до 170° к стене. Не забудьте присоединить сливной шланг к поддону для сбора конденсата.
